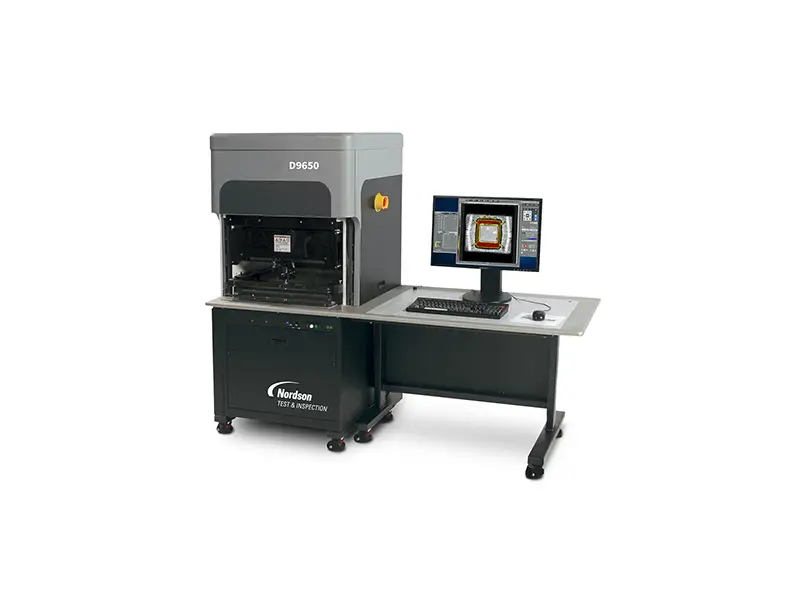

CKDສະຫນອງອຸປະກອນກ້ອງຈຸລະທັດສຽງວິທີແກ້ໄຂສໍາລັບການຫຸ້ມຫໍ່ semiconductor, ເອເລັກໂຕຣນິກຂັ້ນສູງ, ແລະຄໍາຮ້ອງສະຫມັກການວິເຄາະຄວາມລົ້ມເຫຼວທີ່ຊັດເຈນ. ໂດຍການນໍາໃຊ້ຄວາມຖີ່ສູງ ເຕັກໂນໂລຊີຮູບພາບ ultrasonic, ລະບົບເຫຼົ່ານີ້ຊ່ວຍໃຫ້ຜູ້ຜະລິດກວດພົບພາຍໃນທີ່ເຊື່ອງໄວ້ ຂໍ້ບົກພ່ອງ, ປະເມີນການໂຕ້ຕອບວັດສະດຸ, ແລະປັບປຸງຄວາມຫນ້າເຊື່ອຖືຂອງຊຸດໂດຍບໍ່ມີຄວາມເສຍຫາຍ ຕົວຢ່າງ.
ໃນຂະນະທີ່ໂຄງສ້າງ semiconductor ກາຍເປັນສະລັບສັບຊ້ອນຫຼາຍ, ວິທີການກວດກາແບບດັ້ງເດີມອາດຈະ ບໍ່ສະຫນອງການເບິ່ງເຫັນພຽງພໍໃນເງື່ອນໄຂການຜູກມັດພາຍໃນ. ຂໍ້ສະເໜີ Acoustic Micro Imaging ວິທີການທີ່ມີຄວາມອ່ອນໄຫວສູງສໍາລັບການວິເຄາະການໂຕ້ຕອບ, ຊັ້ນ, ແລະຂໍ້ບົກພ່ອງຂອງກ້ອງຈຸລະທັດພາຍໃນ ສະພາແຫ່ງເອເລັກໂຕຣນິກຂັ້ນສູງ.
ບໍ່ເຫມືອນກັບວິທີການກວດກາສາຍຕາທີ່ພຽງແຕ່ປະເມີນເງື່ອນໄຂພາຍນອກ, ອຸປະກອນກ້ອງຈຸລະທັດສຽງວິເຄາະສະທ້ອນພາຍໃນທີ່ຜະລິດໂດຍຄື້ນຟອງ ultrasonic. ນີ້ອະນຸຍາດໃຫ້ວິສະວະກອນ ເພື່ອກໍານົດບັນຫາໂຄງສ້າງທີ່ອາດຈະສົ່ງຜົນກະທົບຕໍ່ການປະຕິບັດຜະລິດຕະພັນແລະຄວາມຫນ້າເຊື່ອຖືໃນໄລຍະຍາວ.
ຊຸດ semiconductor ທີ່ທັນສະໄຫມປະກອບດ້ວຍຫຼາຍຊັ້ນແລະການໂຕ້ຕອບການຜູກມັດ. ສຽງດັງ Micro Imaging ສະຫນອງຄວາມສາມາດໃນການວິເຄາະລາຍລະອຽດສໍາລັບໂຄງສ້າງຂັ້ນສູງຕ່າງໆ, ລວມທັງ:
ຄວາມສາມາດໃນການກວດກາເຫຼົ່ານີ້ຊ່ວຍໃຫ້ວິສະວະກອນເຂົ້າໃຈເງື່ອນໄຂພາຍໃນແລະເພີ່ມປະສິດທິພາບ ຂະບວນການຜະລິດກ່ອນທີ່ຈະອອກຜະລິດຕະພັນ.
ສໍາລັບຜູ້ຜະລິດ semiconductor, ການກໍານົດເບື້ອງຕົ້ນຂອງຂໍ້ບົກພ່ອງພາຍໃນສາມາດຢ່າງຫຼວງຫຼາຍ ຫຼຸດຜ່ອນຄວາມສ່ຽງດ້ານຄວາມຫນ້າເຊື່ອຖືແລະປັບປຸງຄຸນນະພາບການຜະລິດ.
ໂຊລູຊັ່ນ CKD Acoustic Micro Imaging ສະຫນັບສະຫນູນຄວາມຕ້ອງການກວດກາໃນທົ່ວຫຼາຍ ຄໍາຮ້ອງສະຫມັກເອເລັກໂຕຣນິກແລະ semiconductor, ລວມທັງ:
ທຸກຊຸດ semiconductor ມີໂຄງສ້າງທີ່ເປັນເອກະລັກແລະສິ່ງທ້າທາຍໃນການກວດສອບ. CKD ຊ່ວຍ ລູກຄ້າເລືອກເອົາການຕັ້ງຄ່າອຸປະກອນ Acoustic Microscopy ທີ່ເຫມາະສົມອີງຕາມການອອກແບບຊຸດ, ຈຸດປະສົງການກວດກາ, ແລະຄວາມຕ້ອງການການຜະລິດ.
ໃນຖານະເປັນປະສົບການຜູ້ສະຫນອງການແກ້ໄຂການກວດກາ semiconductor, CKD ສະຫນອງ ອຸປະກອນການກວດກາຂັ້ນສູງແລະສະຫນັບສະຫນູນດ້ານວິຊາການສໍາລັບຜູ້ຜະລິດ semiconductor, ບໍລິສັດເອເລັກໂຕຣນິກ, ແລະອົງການຄົ້ນຄວ້າ.
ຈາກການວິເຄາະຄວາມຫນ້າເຊື່ອຖືຂອງຊຸດກັບການສືບສວນຄວາມບົກພ່ອງພາຍໃນ, CKD ຊ່ວຍໃຫ້ລູກຄ້າ ປັບປຸງຄວາມຖືກຕ້ອງຂອງການກວດສອບ, ເສີມສ້າງຂະບວນການຄວບຄຸມຄຸນນະພາບ, ແລະເສີມຂະຫຍາຍຄວາມຫນ້າເຊື່ອຖື ຂອງຜະລິດຕະພັນເອເລັກໂຕຣນິກກ້າວຫນ້າ.
