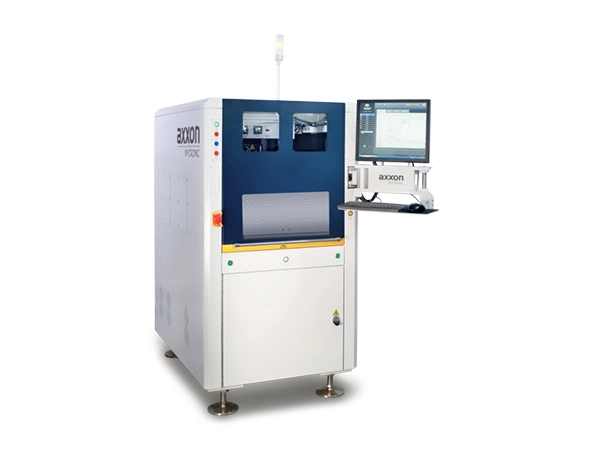

Ai400T

ໃນລະຫວ່າງການປະຕິບັດງານຂອງລະບົບການແຈກຈ່າຍ Ai400T, ການຈັດຕໍາແຫນ່ງຜະລິດຕະພັນແລະວຽກງານການແຈກຢາຍໄດ້ຖືກແຍກອອກເປັນສອງສະຖານີທີ່ແຕກຕ່າງກັນທີ່ດໍາເນີນການຂະຫນານ, ດັ່ງນັ້ນການເພີ່ມປະສິດທິພາບ.

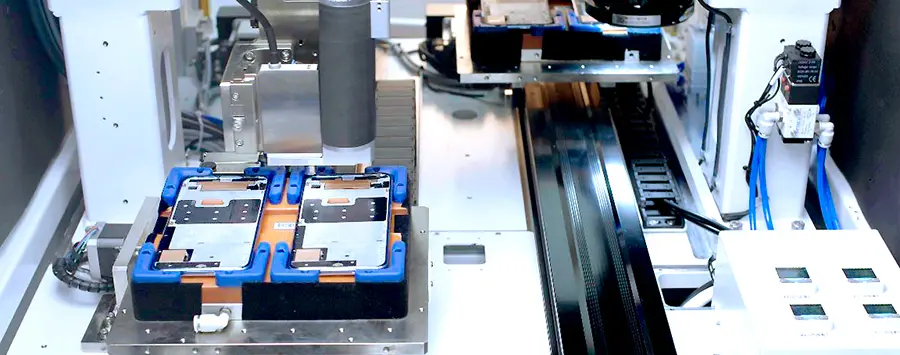

ເມື່ອຜະລິດຕະພັນຖືກປ້ອນເຂົ້າໄປໃນເຄື່ອງ, ມັນທໍາອິດຍ້າຍໄປສະຖານີການກໍານົດສໍາລັບການກໍານົດຕໍາແຫນ່ງສາຍຕາ - ເຊິ່ງກ່ຽວຂ້ອງກັບການຮັບຮູ້ເຄື່ອງຫມາຍ fiducial ຫຼືການກວດຫາເສັ້ນກົງແລະເສັ້ນໂຄ້ງເພື່ອກໍານົດສະຖານທີ່ຫຼືການຜິດປົກກະຕິຂອງຜະລິດຕະພັນ - ແລະຫຼັງຈາກນັ້ນດໍາເນີນການກັບສະຖານີການແຈກຢາຍ, ເຊິ່ງການປະຕິບັດການແຈກຢາຍແມ່ນດໍາເນີນໂດຍອີງໃສ່ເສັ້ນທາງທີ່ວາງໄວ້.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ຄຸນນະສົມບັດຂະບວນການ

ປະສິດທິພາບສູງແລະຄ່າໃຊ້ຈ່າຍຕ່ໍາ; ການດໍາເນີນງານຂະຫນານສອງແກນ Y ສໍາລັບປະສິດທິພາບສູງ; ລະບົບການຈັດຕໍາແຫນ່ງວິໄສທັດທີ່ມີປະສິດທິພາບທີ່ປະຕິບັດການແຈກຢາຍໂດຍອີງໃສ່ເສັ້ນທາງທີ່ວາງແຜນໄວ້ຕາມສະຖານີເຮັດວຽກທີ່ໄດ້ຮັບການຍອມຮັບ.

ຂໍ້ມູນຈໍາເພາະ

ຂໍ້ມູນຈໍາເພາະ	Ai400T
ຄວາມຕ້ອງການພະລັງງານ	AC230V, 11A, 50Hz, 2.5KW
ຄວາມຕ້ອງການຄວາມກົດດັນທາງອາກາດ	90 psi (6bar)
ຂະໜາດ	800 x 1150 x 1500 ມມ (ກວ້າງ x ສູງ)
ນ້ຳໜັກ	650kg
ພື້ນທີ່ແຈກຈ່າຍ	W x D = 490 x 210 ມມ (ບໍ່ມີການຕັ້ງຄ່າພິເສດ)
ສູງສຸດ. ຂະໜາດຍ່ອຍ	W x D = 210 x 210 ມມ
ຄວາມຫນາຂອງ substrate	<40 ມມ
ຄວາມຖືກຕ້ອງຂອງການຈັດຕໍາແຫນ່ງ	± 30μm @ 3σ (X, Y), ± 10μm @ 3σ (Z)
ການເຮັດຊ້ຳ	± 15μm @ 3σ (X, Y), ± 5μm @ 3σ (Z)
ຄວາມໄວສູງສຸດ	600 mm/s (X, Y)
ການເລັ່ງສູງສຸດ	0.6g (X, Y)
ລະບົບຂັບ X/Y/Z-Axis	ມໍເຕີ AC servo ທີ່ມີສະກູບານທີ່ມີຄວາມແມ່ນຍໍາແລະການຄວບຄຸມວົງປິດ
ປະເພດແຫຼ່ງແສງ	ແຫຼ່ງແສງສະຫວ່າງລວມ
