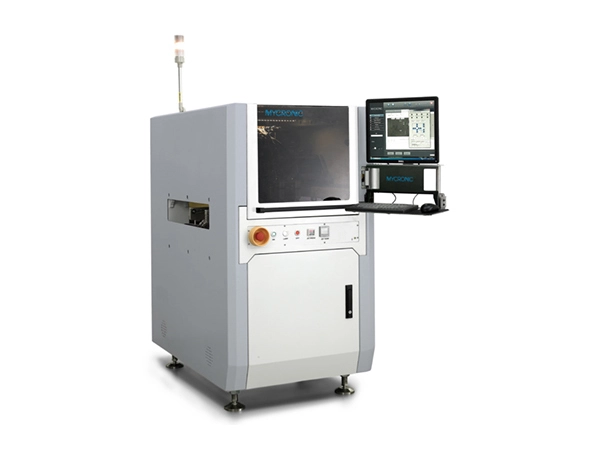

MYJ10X

ແພລະຕະຟອມການແຜ່ກະຈາຍ inline solder MYJ10X ຖືກອອກແບບມາເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການການແຈກຢາຍທີ່ສັບສົນຢ່າງສົມບູນສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ມີຄວາມຍືດຫຍຸ່ນ.
ມັນເຫມາະສົມສໍາລັບສະຖານະການທີ່ຕ້ອງການປະລິມານ solder ທີ່ແຕກຕ່າງກັນຫຼື pads ຈັບຂອງຄວາມສູງທີ່ແຕກຕ່າງກັນ - ບໍ່ວ່າຈະເປັນການແຈກຢາຍເບື້ອງຕົ້ນຫຼື rework - ແລະໂດຍສະເພາະແມ່ນເຫມາະສົມດີສໍາລັບການຜະລິດທີ່ມີຄວາມຍືດຫຍຸ່ນແລະການສ້າງແບບຢ່າງໄວ. ມັນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນຂະແຫນງການຜະລິດທີ່ມີຄວາມແມ່ນຍໍາເຊັ່ນ SMT, FPC / PCB, LED, ແລະ MEMS.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ຄຸນນະສົມບັດຜະລິດຕະພັນ

ລະບົບການພິມ MYJ10X solder paste jet ຮອງຮັບ PCBs ທີ່ບໍ່ແມ່ນ planar (ມີຄວາມແຕກຕ່າງກັນຄວາມສູງຫນ້ອຍກວ່າ 0.4 ມມ) ແລະສະຫນອງຄວາມຫນາຂອງ solder paste ຄວບຄຸມໄດ້, ໃຫ້ຜູ້ໃຊ້ສາມາດກໍານົດຄວາມຫນາທີ່ແຕກຕ່າງກັນໃນສະຖານທີ່ຕ່າງໆ. ມັນສະຫນັບສະຫນູນການພິມໂດຍກົງໃສ່ອົງປະກອບ - ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບຂະບວນການປະກອບ 3D / stacked - ແລະໃຫ້ປະສິດທິພາບສູງໂດຍການກໍາຈັດຄວາມຕ້ອງການ stencils.

- ບໍ່ຈໍາເປັນຕ້ອງມີ stencil; ໂດຍສະເພາະແມ່ນເຫມາະສົມສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ຕ້ອງການຮູບຮ່າງຮ່ວມກັນ solder ສະເພາະ

- ການຂຽນໂປລແກລມຢ່າງໄວວາແລະການກວດສອບຜະລິດຕະພັນທີ່ແຕກຕ່າງກັນ

- ສາມາດຈັດການກັບການປ່ຽນແປງທີ່ສໍາຄັນໃນປະລິມານ solder ລະຫວ່າງ pads ທີ່ຢູ່ຕິດກັນໃນຜະລິດຕະພັນດຽວກັນ

- ສະຫນັບສະຫນູນຢ່າງງ່າຍດາຍ PoP (Package-on-Package) ຄໍາຮ້ອງສະຫມັກການແຈກຢາຍ solder

- ບໍ່ຕ້ອງການທໍາຄວາມສະອາດ; ບໍາລຸງຮັກສາງ່າຍທີ່ສຸດ

- ໂດຍສະເພາະແມ່ນເຫມາະສົມສໍາລັບຜະລິດຕະພັນທີ່ມີຄວາມຫນາແຫນ້ນຂອງການເຊື່ອມໂຍງສູງ

- ການແຈກຢາຍແບບຍືດຫຍຸ່ນທີ່ເຫມາະສົມສໍາລັບຜະລິດຕະພັນທີ່ມີຫນ້າດິນທີ່ບໍ່ສະເຫມີກັນ (ຄວາມສູງແຕກຕ່າງກັນ); ການຄວບຄຸມທີ່ຊັດເຈນຂອງປະລິມານ solder

ຂໍ້ມູນຈໍາເພາະ

ຕົວກໍານົດການພື້ນຖານ	MYJ10X In-line Solder Paste Jetting Platform
ຂະໜາດ	770 x 1200 x 1400 ມມ (ກວ້າງ x ສູງ)
ນ້ຳໜັກເຄື່ອງ	650 ກິໂລ (ການຕັ້ງຄ່າມາດຕະຖານ)
ພື້ນທີ່ແຈກຈ່າຍ	W x D = 350 ມມ x 475 ມມ (ການຕັ້ງຄ່າມາດຕະຖານ)
ສູງສຸດ. ຂະໜາດ PCB (ໂໝດເລນດຽວ)	W x D = 350 mm x 475 mm
ສູງສຸດ. ຂະໜາດ PCB (ໂໝດສອງເລນ)	W x D = 350 ມມ x 210 ມມ (ຄູ່ຄູ່ພ້ອມໆກັນ)
ສາຍສົ່ງ	ຄວາມສູງ 890–965mm; ມາດຕະຖານການສື່ສານ SMEMA; ມີທາງເລືອກຄູ່
ຄວາມສາມາດໂຫຼດຂອງລໍາລຽງ (ລວມທັງ fixture)	3kg (ຕ້ອງການປັບແຕ່ງສໍາລັບການໂຫຼດຫນັກຂຶ້ນ)
ໄລຍະການປັບຄວາມກວ້າງຂອງລໍາລຽງ	Single-track: 50–475mm; ຄູ່ຄູ່ພ້ອມໆກັນ: 50–210mm
ຄວາມຫນາ PCB	0.5mm < T < 6mm; ການປັບແຕ່ງທີ່ຕ້ອງການສໍາລັບຄວາມຫນາອື່ນໆ
ຄວາມຖືກຕ້ອງຂອງການຈັດຕໍາແຫນ່ງ	±30μm @ 3σ (X, Y)
ການເຮັດຊ້ຳ	±15μm @ 3σ (X, Y)
ສູງສຸດ. ຄວາມໄວ	1000 mm/s (X, Y)
ສູງສຸດ. ການເລັ່ງ	1g (X, Y)

ຕົວກໍານົດການພື້ນຖານ	solder paste jetting valve
ການຕັ້ງຄ່າວາວ AP (ນ້ອຍ)	215–260μm; 2.1–3.2nl; 200Hz
Valve configuration AG (ຂະຫນາດກາງ)	330–520μm; 5–20nl; 160–300Hz
ວັດສະດຸປ້ອນຄວາມກົດດັນອາກາດ	15.9 Psi
ຄວາມສູງຂອງ Jetting	0.6±0.1ມມ
ປະເພດການຢັ້ງຢືນ	CE
